Genau die richtige Richtung

Bevor Flaschen, Dosen oder sonstige zylindrische Verpackungen mit Etiketten, Kappen, Verschlüssen oder Deckeln versehen werden, müssen sie oft im Produktionsprozess ausgerichtet werden – damit zum Beispiel das Etikett richtig aufgeklebt wird oder Kappe und Label in der Richtung aufeinander abgestimmt sind. Um die Verpackungen exakt auszurichten, werden Erkennungsmerkmale definiert und per Kamera abgefragt. Um hier schnellstmögliche Abläufe sicherzustellen, kommen Kameras mit bis zu 350 Frames/sec. zum Einsatz. Die jeweilige Auswertung des erfassten Merkmals liegt im Bereich von einer Millisekunde! Das System arbeitet extrem schnell und zuverlässig – auch bei schlechter Merkmalausprägung zum Beispiel durch Farb- oder Helligkeitsschwankungen.

Ablauf

• Die Bildaufnahmen erfolgen während der Rotation der Verpackungen (Flasche, Dosen, ...)
• Die Auswertung der erfassten Merkmale (Schweißnaht, ...) erfolgt in Verbindung mit der Vision SoftwareCognex VisionPro® und des Userinterfaces WeSysExec©
• Über systeminterne Highspeed-Schnittstellen werden die Positionen an die übergeordnete Maschinensteuerung in nahezu Echtzeit übergeben.
• Exakte Ausrichtung der Verpackung sofort oder im nächsten Arbeitsschritt

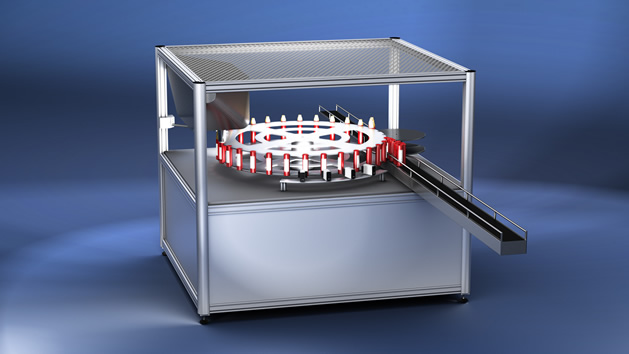

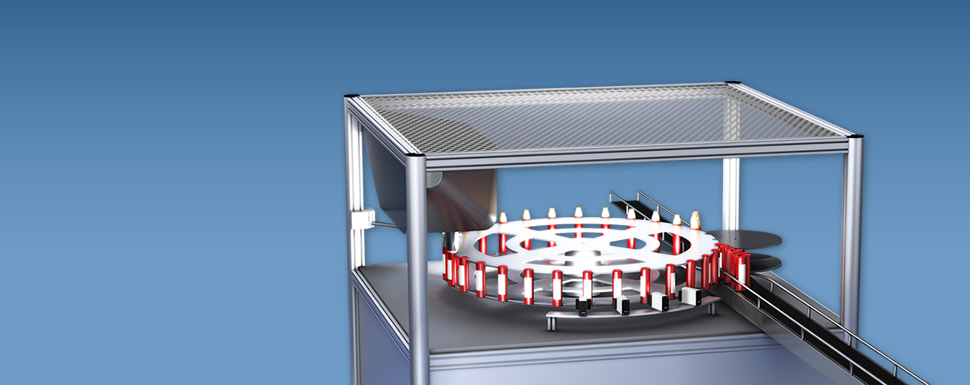

Die Ausrichtung einer Verpackung erfolgt durch das Erkennen eines Ausrichtsymbols z.B. Druckmarke, Logo oder 2D Codes während der Rotation des Produktes. Bei bis zu 15 Umdrehungen pro Sekunde (Abhängig vom Produktdurchmesser) wird das entsprechende Merkmal durch die Kamera erkannt und in nahezu Echtzeit ausgewertet und ein Signal z.B. an die NC- Achse gesendet die das exakte positionieren des Produktes realisiert. Durch dieses Verfahren lassen sich die Genauigkeiten im 1/10mm Bereich erzielen.
